Комитет Российской Федерации
по патентам и товарным знакам
  (19) RU (11)   2071368      C
(51)6
    A 61 № 1/375

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ


(21) 96101136/14

(22) 30.01.96

(46) 10.01.97 Бюл. № 1

(76) Хворостов Сергей Александрович

(54) ЭЛЕКТРОННЫЙ НОРМАЛИЗАТОР



(57) Электронный нормализатор относится к медицине, а именно к автономным стимуляторам, которые могут быть использованы, например, при лечении желудочно-кишечного тракта, в гинекологии с целью активации биоэлектрической, моторной и секреторной деятельности органов, очистки протоковых систем, активации функционирования поджелудочной и предстательной желез, изменения психо-физиологического и имунного статуса, профилактики и лечения онкозаболеваний и т.д. Сущность изобретения: электронный нормализатор содержит корпус 1, два электрода 2 и 3, втулку 4, микропроцессор 5, контактный элемент 6, источник питания 7, пружину 8. 4 з.п. ф-лы, 10 ил.


Изобретение относится к медицине, а именно к автономным стимуляторам, которые могут быть использованы, например, при лечении желудочно-кишечного тракта, в гинекологии с целью активации биоэлектрической, моторной и секреторной деятельности органов, очистки протоковых систем, активации функционирования поджелудочной и предстательной желез и т.д.
Известен стимулятор желудочно-кишечного тракта, в котором с целью обеспечения возможности введения лечебных средств в область стимуляции один из электродов снабжен штуцером в виде полого цилиндра с отверстиями на боковой поверхности для соединения с дренажной трубкой [1].
Главным его недостатком является шланг, прикрепленный к электростимулятору, который не позволяет вводить электростимулятор достаточно глубоко и исключает возможность прохождения электростимулятора, например, по всему желудочно-кишечному тракту.
Известен также электростимулятор желудочно-кишечного тракта, содержащий два электрода, представляющие собой две электрические изолированные части лекарственной капсулы, в которой расположены формирователь импульсов и источник питания [2].
Однако данный электростимулятор обладает рядом конструктивных недостатков, снижающих надежность его работы. К ним относятся невозможность ввода в организм дефицитных микроэлементов, составляющих корпус капсулы, низкая надежность многоэлементного источника питания, недостаточная эксплутационная надежность прибора. Кроме того известный стимулятор не содержит элементов управления и саморегуляции, вследствие чего имеет узкую область применения.
Целью изобретения является разработка конструкции электронного нормализатора (ЭН), обеспечивающего равномерный ввод в организм дефицитных микроэлементов, а также обладающего повышенной надежностью конструкции и высокой эффективностью излучения слабоинтенсивного электромагнитного поля низкой частоты.
Это достигается электронным нормализатором (ЭН), содержащим электроды, представляющие собой две изолированные части герметичного корпуса капсулы, внутри которой расположены формирователь сигналов и источник питания, в котором электроды выполнены из металлического или неметаллического токопроводящего материала с покрытием из микроэлемента или без него, электроды изолированы втулкой, формирователь сигналов представляет собой микропроцессор, дополнительно введен контактный элемент, сопрокасающийся с одним из полюсов источника питания, а второй полюс источника прижимается с помощью пружины, соединенной с одним из электродов.
При этом, электроды нормализатора, являющиеся вибраторами антенны, выполнены несимметричными с соотношением их длины 1:0,75.
Кроме того, один или оба электрода могут быть выполнены в виде конуса со скругленной вершиной, стороны которого содержат зиги.
В вершины электродов нормализатора могут быть введены ферритовые сердечники.
Процессор электронного нормализатора может дополнительно содержать приемник-переключатель или таймер, переключающие процессор в режим генерации другого выходного сигнала.
Сущность изобретения заключается в том, что в предлагаемой конструкции электронного нормализатора устранен ряд недостатков прежних конструкций.
В частности конструкция электродов-вибраторов обеспечивает равномерный дозированный ввод в организм дефицитных для него микроэлементов, составляющих материал или покрытие колпаков.
В предлагаемой конструкции обеспечивается надежный контакт полюсов источника питания, а также неразъемность и герметичность корпуса капсулы механическим склеиванием.
Формирователь сигнала выполнен в виде микропроцессора, который обеспечивает защиту электродов от короткого замыкания и пробоя статическим электричеством.
Формирователь сигнала, согласно настоящему изобретению, имеет в 2-3 раза уменьшенную величину постоянной составляющей тока между электродами, что увеличивает надежность, срок хранения и эксплуатации электронного нормализатора, а кроме того, повышается эффективность излучения слабоинтенсивного электромагнитного поля низкой частоты.
Предлагаемый ЭН обеспечивает ресурс работы 150 ч за счет сниженного уровня постоянной составляющей тока между электродами, что с учетом герметичности изделия за счет повышения надежности конструкции по сравнению с конструкцией прототипа позволяет реализовать многоразовость его использования.
При использовании заявляемого ЭН удается повысить терапевтическую эффективность лечения желудочно-кишечного тракта, прилегающих к нему органов и других труднодоступных органов живого организма, а также эффективно корректировать липидный, углеводный обмен, корректировать содержание нейрогормонов и психо-физиологический и иммунный статус организма.

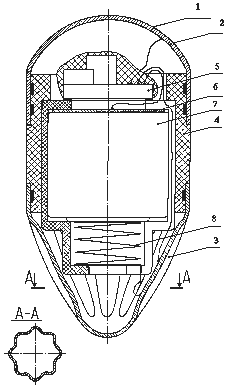

На фиг.1 изображена конструкция электронного нормализатора (ЭН); на фиг.2 - один из вариантов ЭН с несимметричной формой электродов; на фиг.3 - конструкция ЭН, один из электродов которого выполнен в виде конуса со скругленной вершиной и с зигами; на фиг.4 - электронный нормализатор с ферритовыми сердечниками и с приемником-переключателем или таймером; на фиг.5-10 - формы сигналов, предназначенные для лечения различных заболеваний.

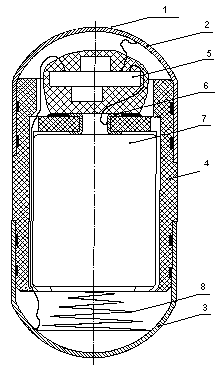

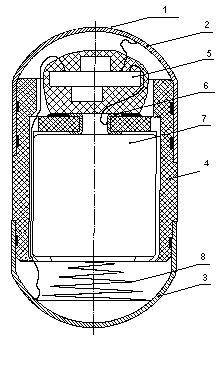

Электронный нормализатор состоит из корпуса 1 капсулы, которая выполнена в виде двух электрически изолированных колпаков скругленной формы из токопроводящих металлических или неметаллических материалов, служащих электродами 2 и 3. На электроды 2 и 3 может быть нанесено микропокрытие из дефицитных для организма микроэлементов, составляющих материал или покрытие колпаков, например, меди, серебра, золота, углерода, железа, цинка или материала, способствующего связыванию и выводу избыточного микроэлемента или органических соединений. Электроды 2 и 3 изолированы втулкой 4, приклеиваемой к ним при помощи клея, например, циакрина ЭО, закреплены механически (закернены или обжаты) и вместе со втулкой образуют единый герметичный и неразъемный корпус 1. Внутри корпуса 1 размещены микропроцессор 5, залитый кампаундом и приклеенный клеем к изолирующей втулке 4, в которую упирается контактный элемент 6, соприкасающийся с одним из полюсов источника питания 7, а второй полюс источника питания прижимается для надежного контакта пружиной 8, закрепленной на электроде 3 точечной лазерной сваркой или пайкой.

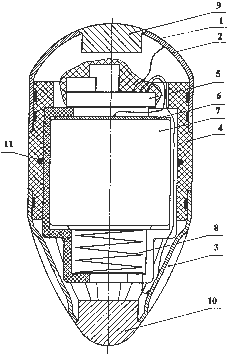

На фиг.4 электронный нормализатор дополнительно содержит два ферритовых сердечника 9, 10 и приемник-переключатель 11.
Пример. Электронный нормализатор работает следующим образом: вводится в организм в зависимости от того, какой орган подлежит воздействию, путем проглатывания, либо непосредственно в прямую кишку, либо в просвет кишки противоестественного заднего прохода, либо в разрез кишки или во влагалище.
Рассмотрим работу ЭН при введении его в желудочно-кишечный тракт. ЭН после проглатывания попадает в электропроводящую кислотно-щелочную среду. Происходит изменение проводимости в электрической цепи: положительный полюс - источник питания 7 - электрод 3 - проводящая среда - электрод 2 - микропроцессор 5 - отрицательный полюс источника питания 7. Срабатывает пусковое устройство, включается рабочий режим, микропроцессор 5 начинает вырабатывать серии сигналов, которые поступают на электроды 2 и 3, соприкасающиеся со стенками кишечника. Электрические сигналы, воздействуя на стенку кишечника, вызывают появление ответной реакции в виде волны перистальтики, которая продвигает ЭН и содержимое кишки в дистальные ее отделы, где также вырабатывается очередная серия сигналов, и процесс повторяется.
Микропроцессор 5 устроен таким образом, что внутрисхемными изменениями, по сравнению со схемой формирователя в прототипе, обеспечивает защиту схемы от короткого замыкания и пробоя статическим электричеством, и имеет уменьшенный в 2-3 раза уровень постоянной составляющей тока между электродами для увеличения надежности и срока службы ЭН.
Микропроцессор может вырабатывать сигналы самой разнообразной формы, параметры которых выбраны на основании анализа известных способов и методов лечения различных заболеваний импульсным модулированным электрическим током и низкочастотным электромагнитным полем, с учетом данных отечественной и зарубежной литературы, а также совпадения стимулирующих импульсов с положительной фазой собственных квазистационарных биоэлектрических колебаний различных органов организма.
Нормализирующие импульсы фиг.5 предназначены для общей стимуляции организма, детоксикации кишечника, улучшения липидного и углеводного обмена, восстановления миелиновых оболочек нервов, устранения парезов кишечника и усиления перистальтики при атониях, восстановления пристеночного пищеварения, коррекции иммунитета, улучшения психологического статуса организма, очистки протоковых систем поджелудочной и предстательной желез и мочетоковой системы, очистки пористых структур почек и печени, стимуляции половой активности, профилактики онкологических заболеваний.
Нормализующие сигналы, представленные на фиг.6, предназначены для повышения резистентности организма к опухолям.
Импульсы на фиг.7 предназначены для лечения мочеточников, протоковых систем поджелудочной и предстательной желез, разрушения и выведения камней из почек и мочеточников, стимуляции половой активности; на фиг.8 - для очистки пористых структур печени и почек от загрязнителей; на фиг.9 - для лечения тонких протоковых систем; на фиг.10 - для активации влагалищных секреторных зон.
Для переключения микропроцессора в режим генерации определенного сигнала нормализатор снабжен приемником переключателем, который исполнен в виде моноблока с микропроцессором.
Для получения неравномерной диаграммы направленности излучения как в плоскости параллельной, так и перпендикулярной продольной оси прибора один или оба электрода могут быть выполнены в виде конуса со скругленной вершиной, стороны которого снабжены зигами, а для повышения эффективности излучения в состав электродов, являющихся элементами (вибраторами) антенны введены дополнительные индуктивности в виде ферритовых сердечников, изменяющие эффективную длину антенны.
Наличие пружины, закрепленной на колпаке - электроде пайкой или точечной сваркой, специального контактного элемента, упирающегося в изолирующую втулку, обеспечивают надежный контакт полюсов источника питания.
Выполнение конструкции электродов в виде двух колпаков скругленной формы из токопроводящих металлических и неметаллических материалов, изолированных друг от друга изолирующей втулкой, с возможностью нанесения на колпаки покрытия из дефицитных для организма микроэлементов, составляющих материал или покрытие колпаков (например, меди, серебра или золота), позволяет достичь атравматичного ввода прибора в организм и равномерного ввода дефицитного для организма микроэлемента в кровь и ткани за счет электрохимического эффекта, возникающего при протекании тока между электродами через токопроводящие среды и ткани организма, а также позволяет обеспечить неразъемность конструкции и герметичность корпуса ЭН как конструкцией, так и склеиванием его частей.
Таким образом, предлагаемый ЭН обладает более высокой надежностью, благодаря защите от короткого замыкания и пробоя статическим электричеством электродов и уменьшенной в 2-3 раза величиной постоянной составляющей тока между электродами; обеспечивает надежный контакт между полюсами источника питания; обеспечивает неразъемность и герметичность корпуса; позволяет повысить эффективность излучения слабоинтенсивного электромагнитного поля низкой частоты.
Указанные усовершенствования ЭН позволяют значительно повысить надежность работы и терапевтическую эффективность лечения электронным нормализатором.


Формула изобретения

1. Электронный нормализатор, содержащий электроды, представляющие собой две изолированные части герметичного корпуса капсулы, внутри которой расположены формирователь сигналов и источник питания, отличающийся тем, что электроды выполнены из металлического или неметаллического токопроводящего материала с покрытием из микроэлемента или без него, электроды изолированы втулкой, формирователь сигналов представляет собой микропроцессор, введен контактный элемент, соприкасающийся с одним из полюсов источника питания, а второй полюс источника прижимается с помощью пружины, соединенной с одним из электродов.
2. Нормализатор по п.1., отличающийся тем, что электроды, являющиеся вибраторами антенны, выполнены несимметричными с длинами в соотношении 1:0,75.
3. Нормализатор по п.1 и 2, отличающийся тем, что один или оба электрода выполнены в виде конуса со скругленной вершиной, стороны которого содержат зиги.
4. Нормализатор по пп.1-3., отличающийся тем, что в вершины электродов дополнительно введены ферритовые сердечники.
5. Электронный нормализатор по пп.1-4., отличающийся тем, что внутрь капсулы дополнительно введен приемник-переключатель или таймер.


(56) 1. SU, авторское свидетельство № 1223922, кл. А 61 № 1/36, 1986.
     2. SU, авторское свидетельство № 936931, кл. А 61 № 1/375, 1982.



  Составитель
Редактор
  С.А.Хворостов
Г.Берсенева




Иллюстрации


Фиг. 1

Фиг. 2

Фиг. 3


Фиг. 4



Фиг. 5



Фиг. 6



Фиг. 7



Фиг. 8



Фиг. 9



Фиг.10
